Angeboten werden Reparatur- und Service-Arbeiten
für Kassettendecks / Tape Decks
Falls Sie im Besitz eines hochwertigen Kassettendecks sind,
das eine Wartung bzw. Reparatur benötigt, dann sind Sie hier richtig.
Aufgrund langjähriger Erfahrungen und einer dafür sehr gut
ausgestatteten Werkstatt (Mess- Prüfgeräte und Hilfsmittel) können alle Arbeiten sehr
professionell durchgeführt werden.

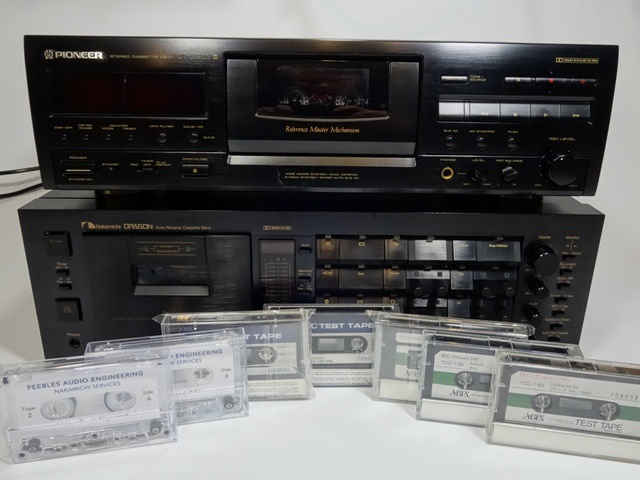

Ebenso verfügen wir über ganz spezielle Messbänder, mit
denen auch Tonköpfe, die keine Bandführung haben (z.B. Nakamichi
Dragon, Akai GX75 / GX95), wieder exakt auf die richtige Spur eingestellt
werden.
Es wird nicht für alle Gerät ein Reparatur- /
Wartungsservice angeboten, deshalb vor dem Einschicken per Email eine Anfrage
machen.

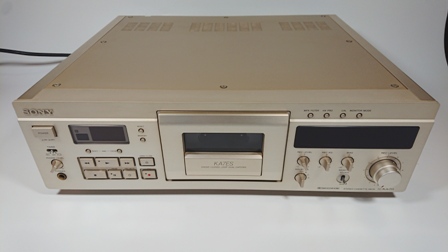

Sony TC-KA7
Wartung eines Sony Tape Deck im Detail:
- Andruckrollen
- Riemen Capstan
- Riemen LW
- Kontaktzungen für die Kassettenerkennung
- Reinigung der Lauffläche des Riemens (bessere W&F-Werte)
- Reinigung und Entmagnetisierung der Köpfe
- Geplatzte SMD-Elkos am BSL-Board (bessere W&F-Werte)
- Köpfe korrekt ausrichten und phasenrichtig einstellen mit original
Sony Azimut-Kassette
- Kontrolle und Nachjustierung der internen Grundeinstellung Filter,
Oszillator, Oszillator-Level usw
- Dolby-Pegel mit Original Sony Kassette
- Kalibrierung der Einstellregler an der Front
- Einmessung aller Bandsorten mit Kontrolle des Frequenzgang und
Verzerrungen
- wenn erforderlich Revision des Reel-Motors
- wenn erforderlich Austausch der Andruckrollen. Falls die Rollen nur leicht
verhärtet sind besteht
die Möglichkeit diese mit einer chemischen Behandlung
wieder weich zu machen.
|

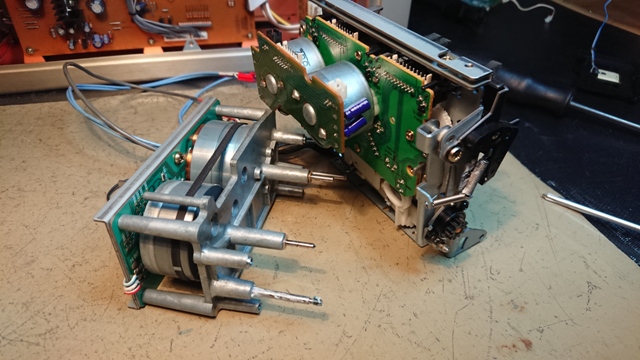

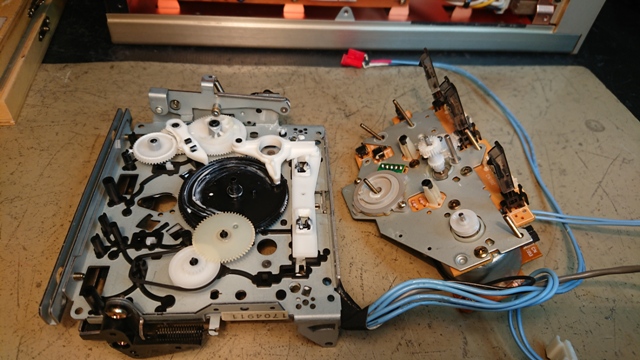

Zerlegung
des Laufwerks |
|
 |
 |
 |
 |

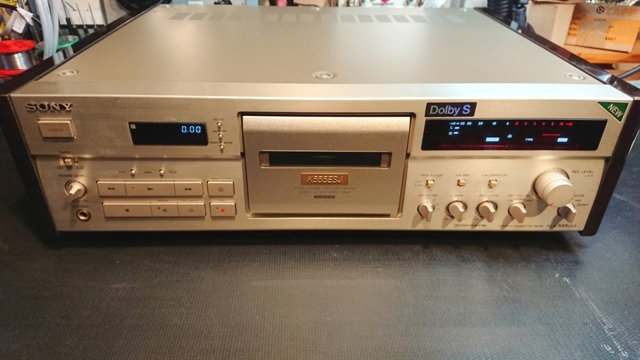

Sony TC-K555esJ
110V-Version |

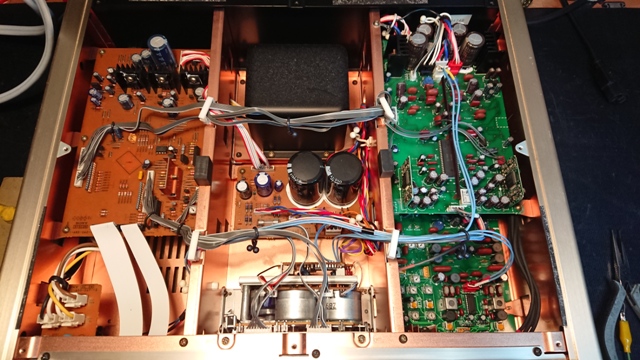

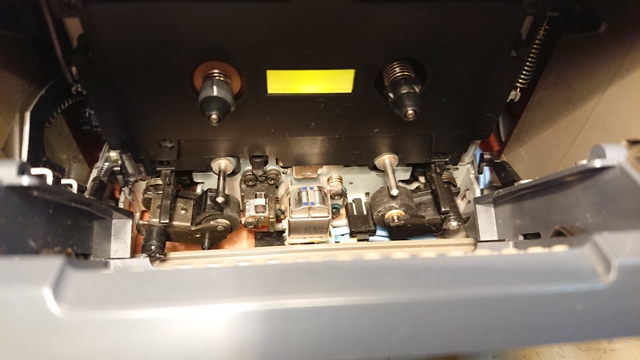

Eingangszustand |

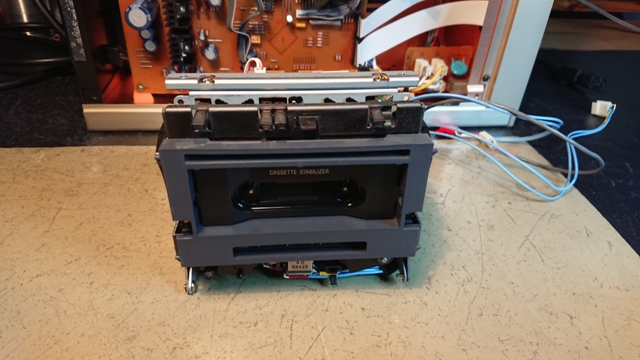

LW ausgebaut |

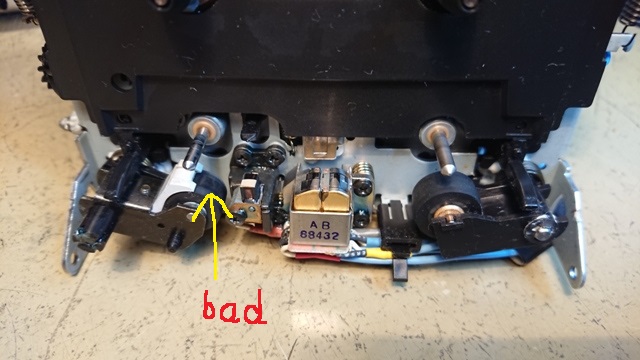

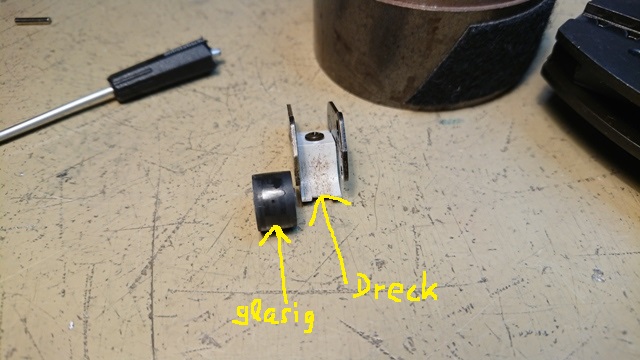

Andruckrolle
links glasig und verschlissen |
| |
|
|
|
|
 |
 |
 |
 |
| Riemen der
Schwungmasse |
Vierkantriemen
des LW |

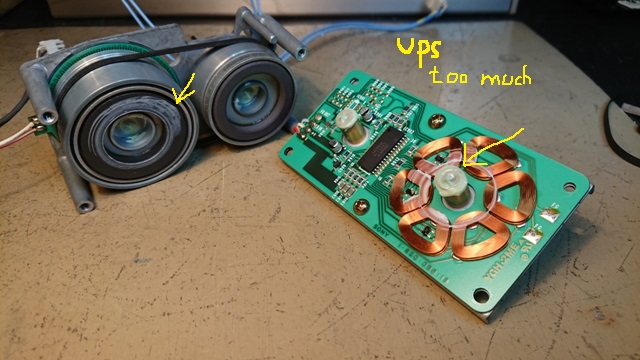

Capstan
Antriebsblock |

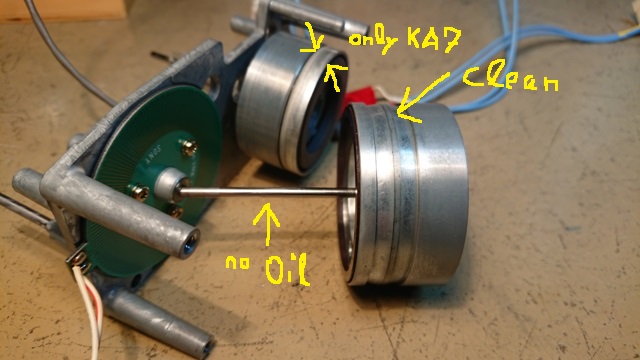

Schwungmasse und
BSL-Board |
|
 |
 |
 |
 |
|

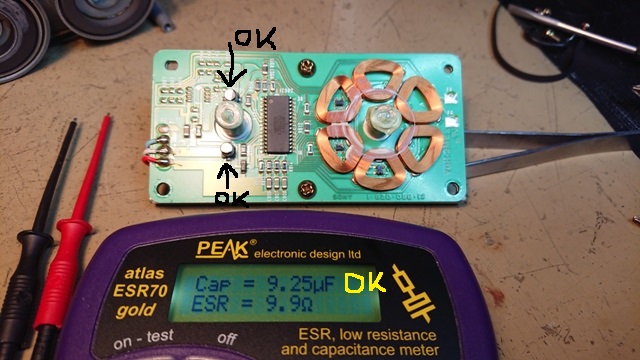

prüfen der SMD-Elkos |
Vierkantriemen /
Laderiemen |
|

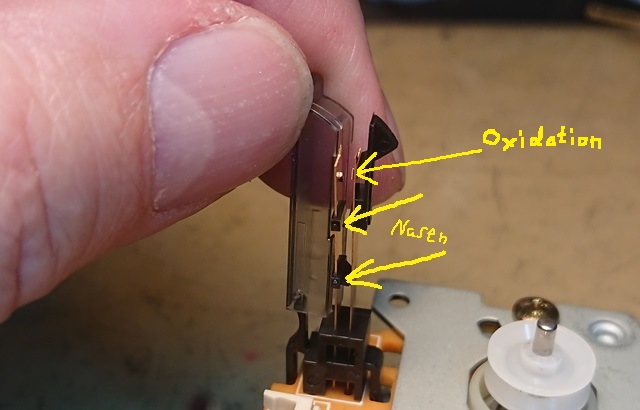

Kassettenerkennung |
|
|
|
|
|
|
 |
 |
 |
|
|

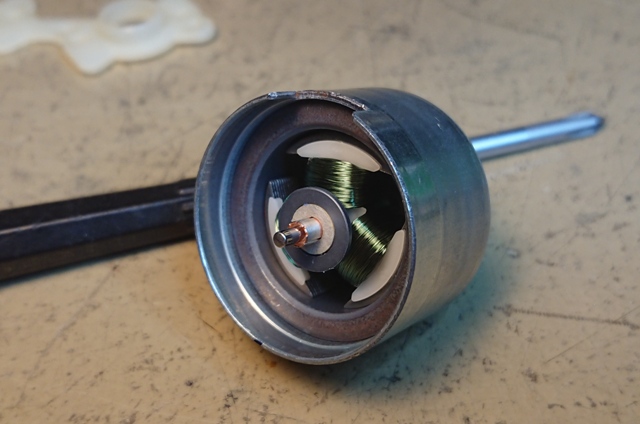

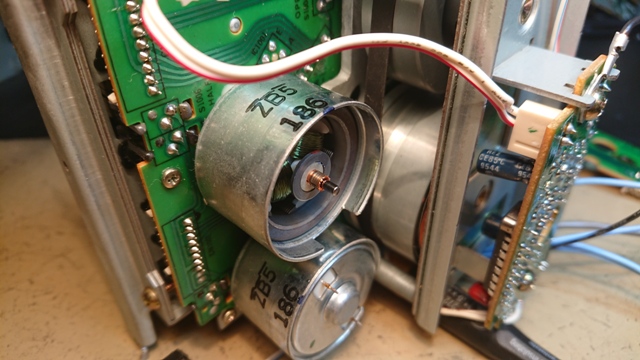

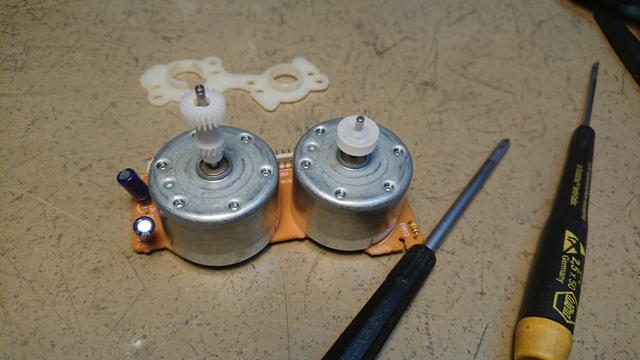

Reel-M mit zuwenig
Zugkraft |
Ausgebaut |
und revidiert |
|
|
|
|
|
|
|
 |
 |
 |
|

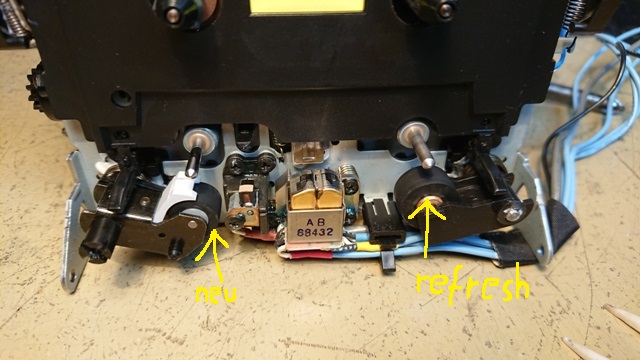

| Linke
Andruckrolle mit der Bandführung |

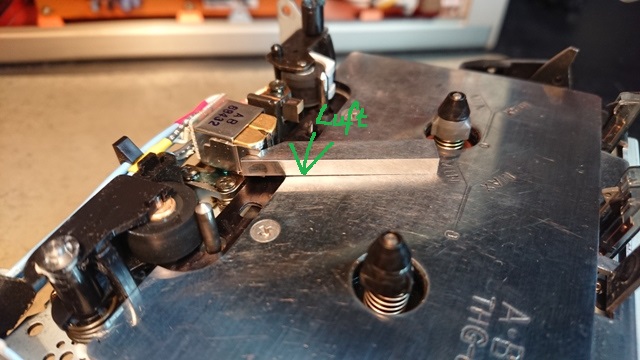

Die Kopfhöhe
stimmte bei diesem Deck nicht |
wegen der
falschen Höhe muss die Kippneigung
neu eingestellt werden |
|
| |
|
|
|
|
Zusammenbau
und des Laufwerks |
|
 |
 |
 |
|

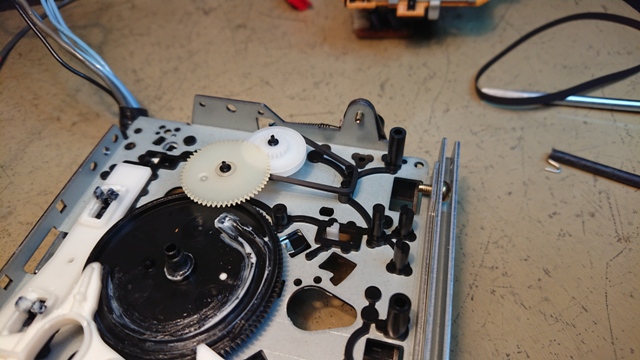

| links
Zahngetriebe und Schneckenrad |
Lauffläche
unbedingt reinigen |
zusammengebauter Capstan-Motor |
|
|
|
|
|
|
|
 |
 |
 |
 |
|
Rechte Rolle konnte
noch gerettet werden, da kein
Verschleiß vor lag. |
Die Kabel werden
wieder da fixiert, wo sie vorher
auch waren. |

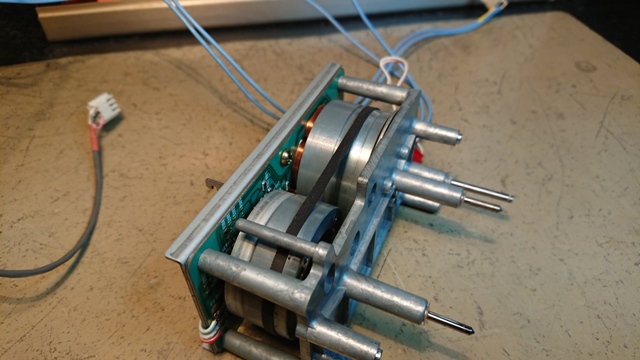

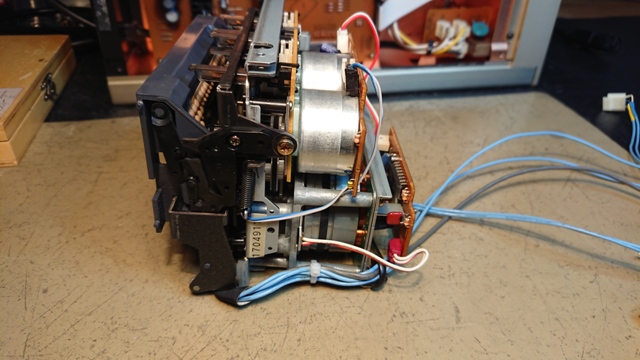

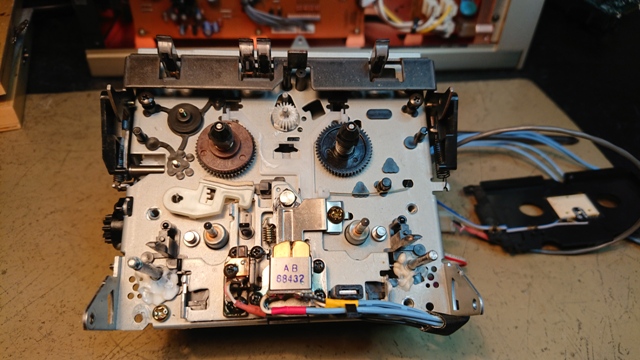

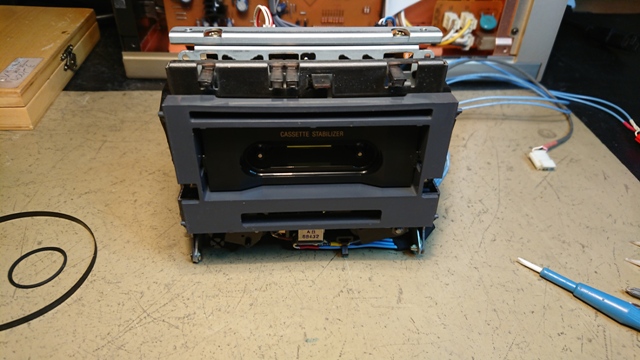

LW gewartet und
wieder Zusammengebautes |
LW wieder
eingebaut |
| |
|
|
|
|

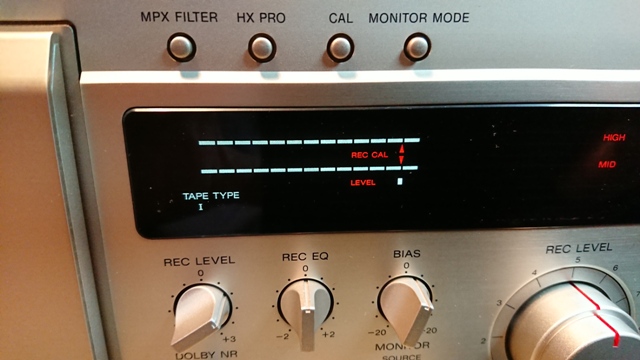

Abgleich und

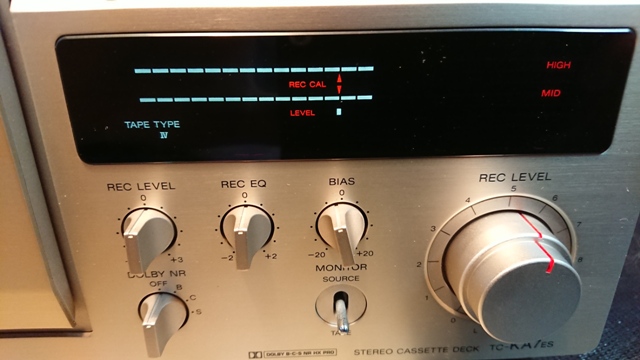

Einmessung der Kassettentypen Ⅰ, Ⅱ
und Ⅳ |
|
 |
 |
 |
 |

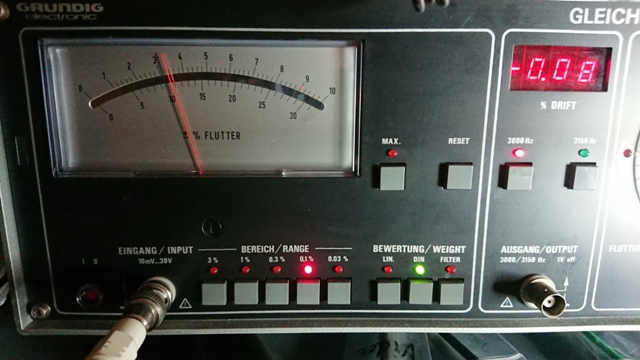

| Gleichlauf &
Frequenzdrift |

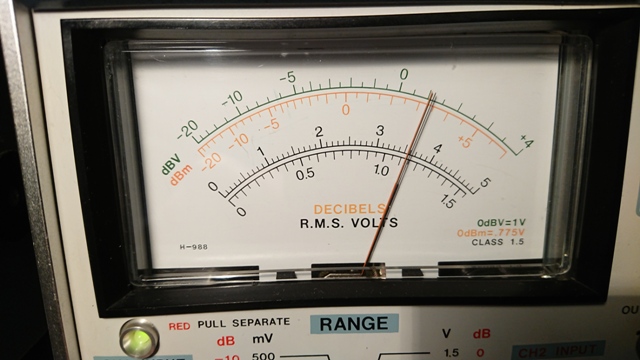

10kHz HF-Pegel
nach Ausrichtung der Köpfe |
Einstellung der
korrekten Phase |

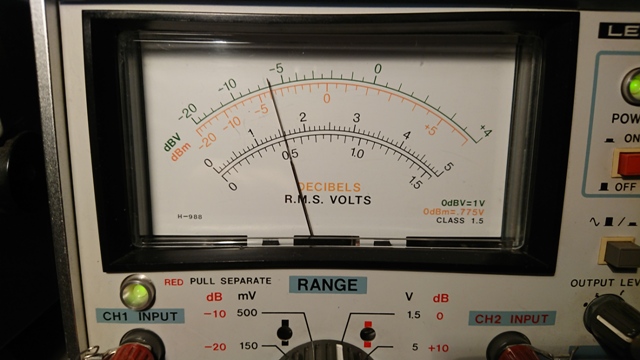

PB-Level |
|
|
|
|
|
|
 |
 |
 |
|

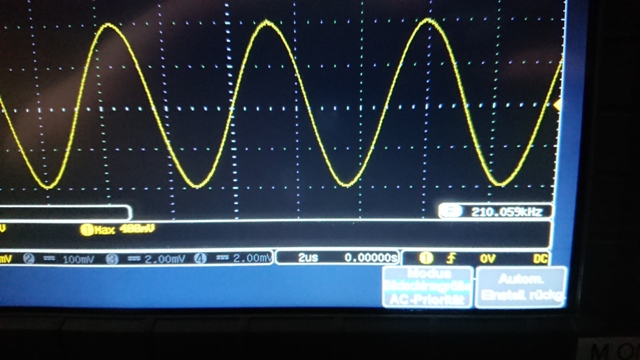

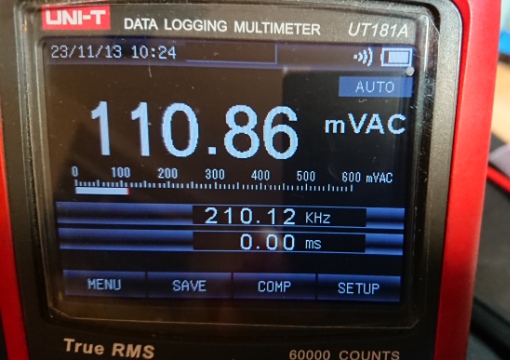

| Oszillator:
Einstellen der Frequenz |

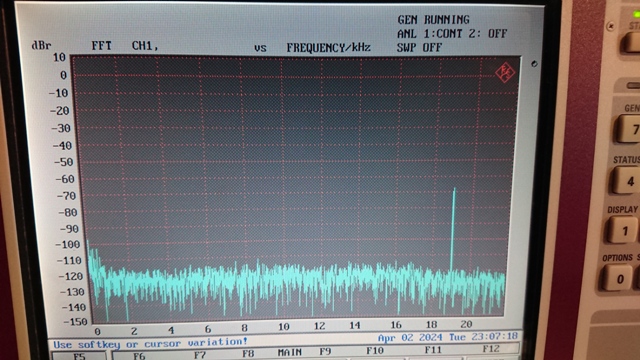

Unterdrückung des
19kHz UKW- Pilottons. Hier sind es
-68dB |
Oszillator:
Zum Schluss wird dann noch die Spannung
eingestellt |
|
| |
|
|
|
|
Endkontrolle |
|
 |
 |
 |
|

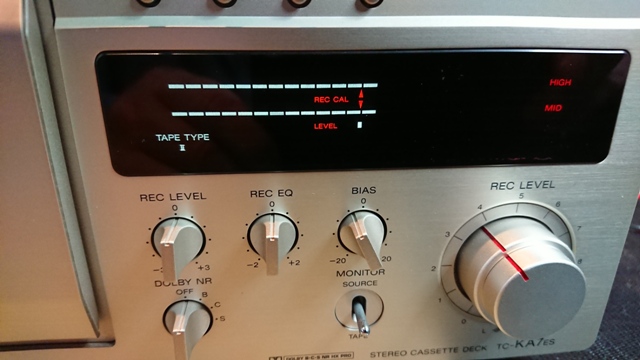

| Einmessung Typ Ⅰ |

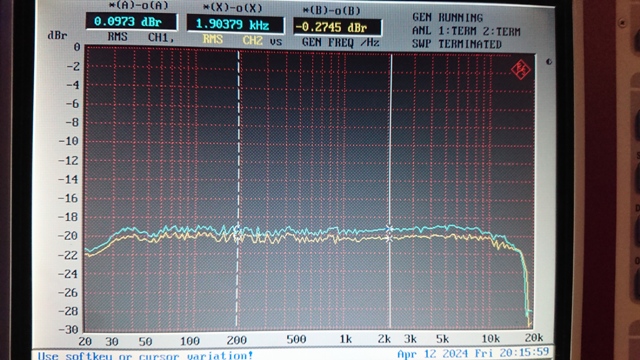

Rec. Wiedergabe
Typ Ⅰ |

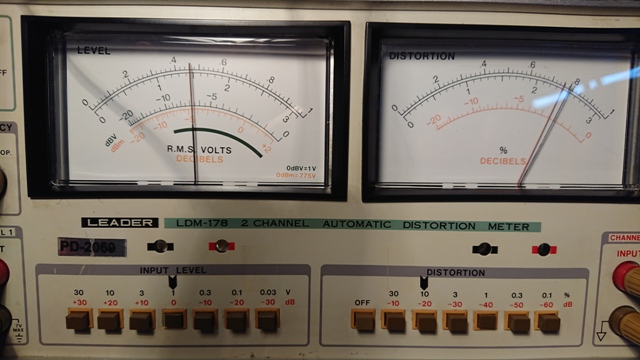

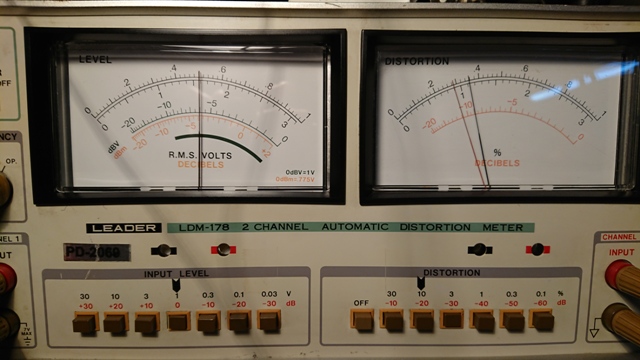

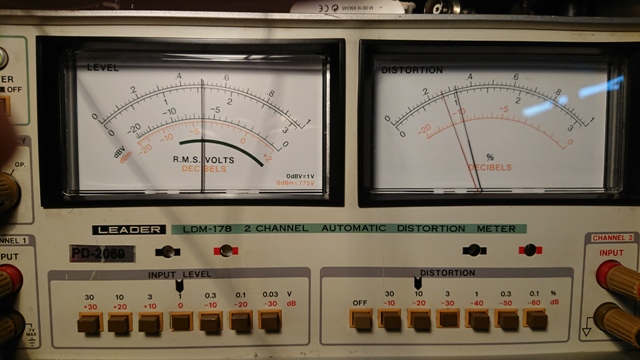

prüfen der
Verzerrungen Typ Ⅰ |
|
| |
|
|
|
|
 |
 |
 |
|

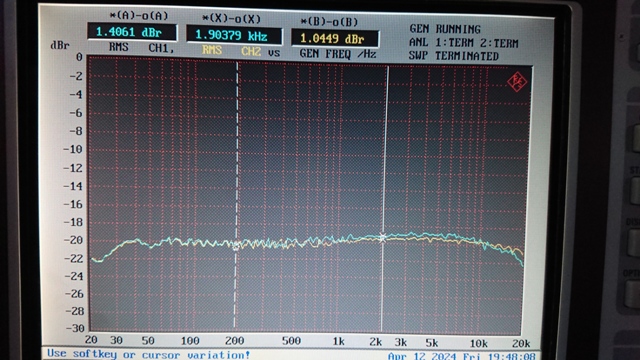

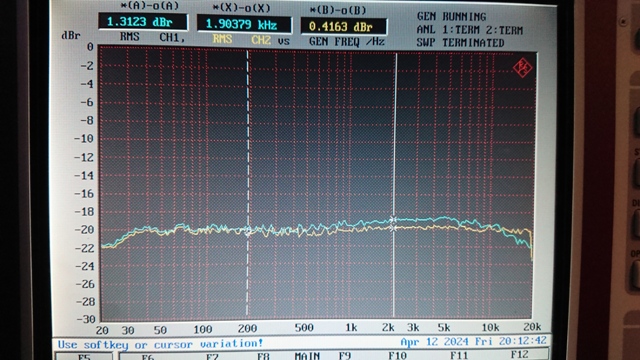

| Einmessung Typ Ⅱ |
Rec. Wiedergabe
Typ Ⅱ |
prüfen der
Verzerrungen Typ Ⅱ |
|
| |
|
|
|
|
 |
 |
 |
|
| Einmessung Typ
Ⅳ |
Rec. Wiedergabe
Typ Ⅳ |
prüfen der
Verzerrungen Typ Ⅳ |
|

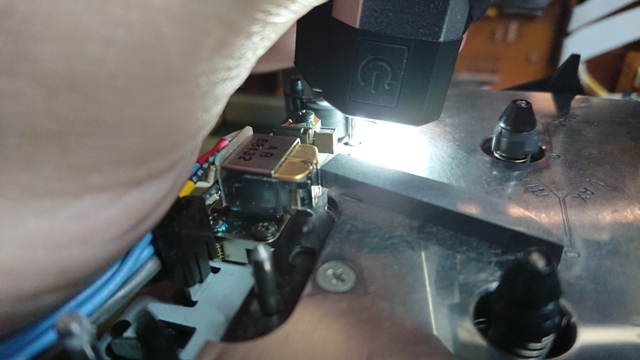

Grobe Darstellung der Kopfjustierung am
Tape Deck.
|
Tonkopfjustage am Sony TC-KA5
Wenn der
Tonkopf ausgetauscht wurde oder an seinen drei Schrauben
verstellt worden ist, ist es fast unmöglich ohne mechanische Hilfe
diesen wieder korrekt zu justiere.
Meistens
hat der Kopf Kippneigung, was zu einen schnelleren und einseigen
verschleiß führt.

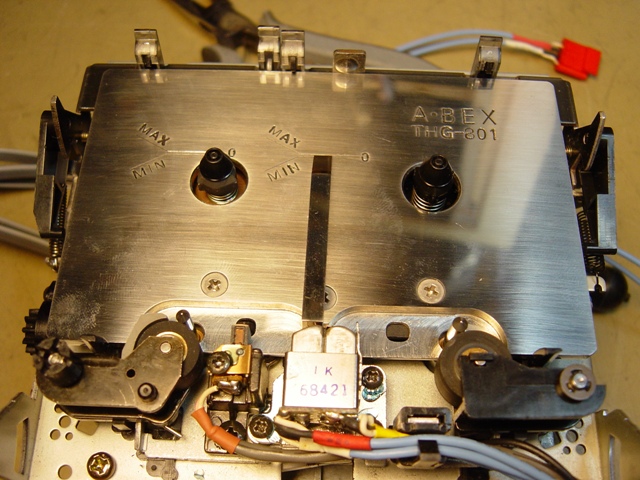

Oben im Bild ist eine
Kopfeinstelllehre (ABEX THG-801 Kopf- & Führungsmechanik) zu sehen
und nur mit dieser Justierhilfe kann der Tonkopf
wieder vor-justiert werden. |
|
|

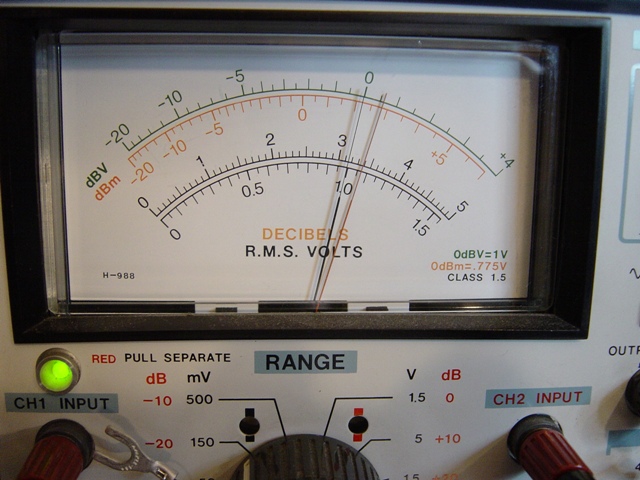

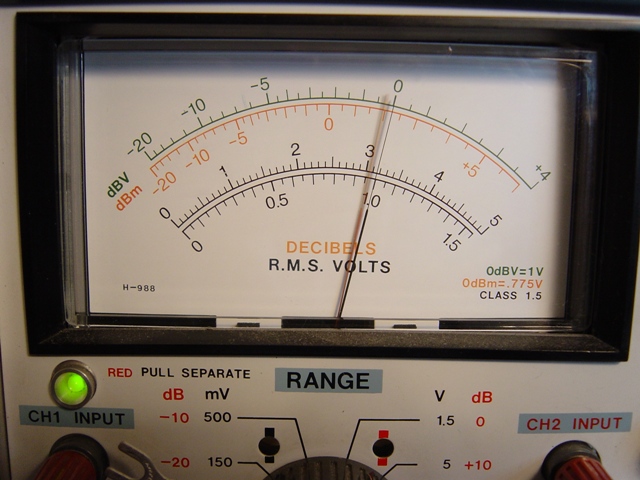

Bevor man die Azimut Einstellung mit einem Oszi
durchführt, es ist sinnvoll mit Hilfe eines Zeigerinstruments
den Tonkopf (Azimut) so zu justieren, das für beide Kanäle ein
maximal Pegel (@10kHz) erreicht wird.
Das rechte Bild zeigt das Endergebnis
der mechanischen Voreinstellung.
|
|

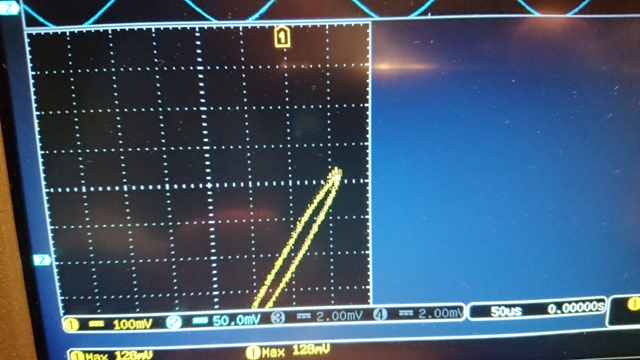

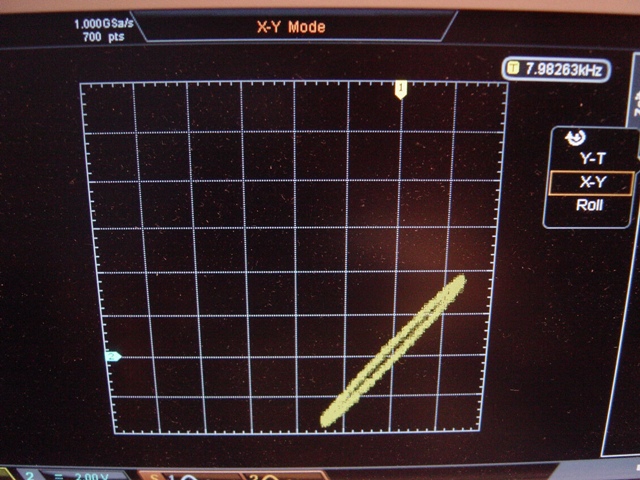

| Im dritten Schritt erfolgt dann die Feineinstellung des
Azimut nach einer Lissajous-Figur.
Bei korrekter Einstellung ist im X-Y Betrieb des Oszis
ein Strich zu sehen der von Links unten nach rechts oben geht.
Bei erhöhten Gleichlaufschwankungen entstehen
Phasendrehungen (Dual-Capstan ) erkennbar an dem sich öffnenden Strich bis hin
zu einer Kreisbildung = 90°.
|
|
|

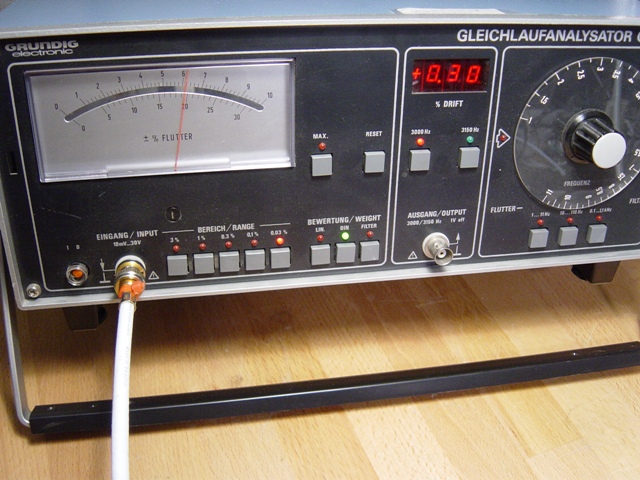

Zum Schluss erfolgt dann noch die Prüfung der
Gleichlaufschwankungen und die Geschwindigkeit. Diese
Einstellung sollte man aber erst nach der Tonkopfjustage machen.
Hier bei einem Nakamichi Dragon. |
|
|
|
|
|
|
|
